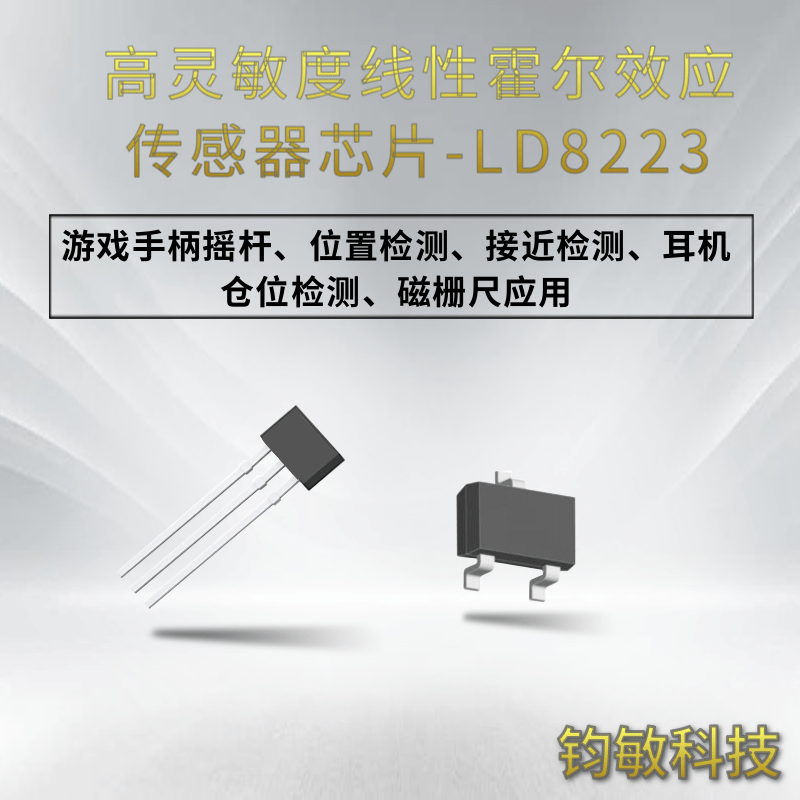

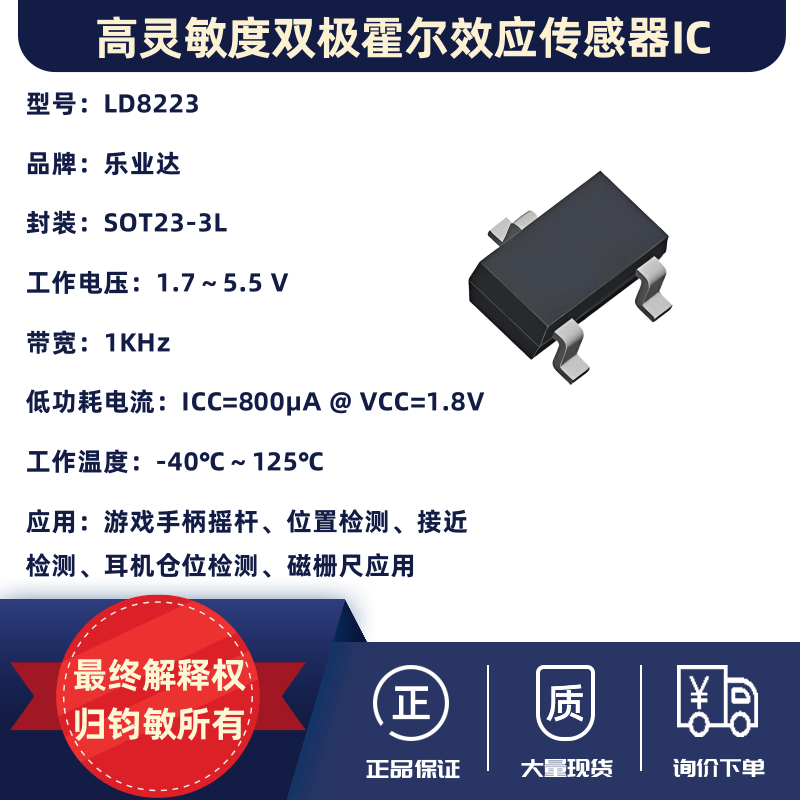

LD8223
phone 0755-2810 2601
高灵敏度线性霍尔效应传感器芯片
品牌：乐业达
工作电压：1.7～5.5 V
低功耗电流：ICC=800μA @ VCC=1.8V
工作温度：-40℃～125℃
封装：SOT23-3L
应用：游戏手柄摇杆、位置检测、接近检测、耳机仓位检测、磁栅尺应用
Consult Now Download Sheet
Application Scenarios
位置传感器 位置传感器
位置传感器
电机控制器 电机控制器
电机控制器
电流传感器 电流传感器
电流传感器
耳机仓位检测 耳机仓位检测
耳机仓位检测
游戏手柄摇杆 游戏手柄摇杆
游戏手柄摇杆
Recommended Products
SC4011
小型、经济型线性霍尔传感器芯片 品牌：赛卓 电压：5.0V-30V 工作温度：-40℃~105℃ 封装：3-pin SIP/ SOT23 应用：电机控制/位置检测/电流检测/称重及液位检测
LD8221
性霍尔效应传感器IC 品牌：乐业达 工作电压范围：2.7-5.5V ESD：±4KV 工作温度范围：-40℃ ~ +125℃ 封装：SOT23-5L 符合 RoHS 标准：（EU）2015/863 应用：电流传感、电机控制、位置传感、三模可调行程磁轴键盘等
LD8222
高灵敏度双极霍尔效应传感器IC 品牌：乐业达 工作电压：2.7V～5.5V 典型工作电流：3.3V，4.0mA；5.0V，5.5mA 温度：-40℃～125℃ 封装：SOT23-3L,SOT23,TO-92S 和DFN1616-6L 应用：电流传感器、电机控制、位置传感器、含铁金属探测仪、称重及液位检测仪、旋转编码器
NHE312
Hall Element Brand: Nissela Voltage: 196-428mV Maximum Current: 20mA Operating Temperature: -40~+110°C Applications: Brushless Motors, Position/Rotation Sensors, Current Sensors, Magnetic Field Strength Meters, Magnetic Card Identification Modules, Non-Contact Switches, etc.
MG610
GaAs Hall Element (Matrix Brand) Brand: Matrix Operating Temperature Range: -40℃ ~ 125℃ Storage Temperature Range: -40℃ ~ 150℃ Maximum Input Current: 13 mA Thin Profile Similar Sensitivity Similar Offset Voltage Similar Temperature Stability High Offset Voltage Stability
ZH5212
电机控制专用32位MCU 品牌：英能 电压：2.8V～5.5V 最高工作频率:96Mhz 工作温度：:-40℃～125℃ 封装：SOP24/QFN24 应用：落地扇、洗衣机水泵、智能马桶水泵
SC4011
小型、经济型线性霍尔传感器芯片 品牌：赛卓 电压：5.0V-30V 工作温度：-40℃~105℃ 封装：3-pin SIP/ SOT23 应用：电机控制/位置检测/电流检测/称重及液位检测
PY32F002B
微控制器MCU 品牌：普冉 电压：1.7 V ~ 5.5 V 工作温度：-40℃~85℃ 嵌入24 Kbytes Flash 和 3 Kbytes SRAM 存储器 最高工作频率 24 MHz 封装：TSSOP20, QFN20, SOP16, SOP14 应用：例如控制器、手持设备、PC 外设、游戏和 GPS 平台、工业应用等
LD8221
性霍尔效应传感器IC 品牌：乐业达 工作电压范围：2.7-5.5V ESD：±4KV 工作温度范围：-40℃ ~ +125℃ 封装：SOT23-5L 符合 RoHS 标准：（EU）2015/863 应用：电流传感、电机控制、位置传感、三模可调行程磁轴键盘等
LD8222
高灵敏度双极霍尔效应传感器IC 品牌：乐业达 工作电压：2.7V～5.5V 典型工作电流：3.3V，4.0mA；5.0V，5.5mA 温度：-40℃～125℃ 封装：SOT23-3L,SOT23,TO-92S 和DFN1616-6L 应用：电流传感器、电机控制、位置传感器、含铁金属探测仪、称重及液位检测仪、旋转编码器
SMT10T07ALU
N-channel Power MOSFET Brand: Sinesemi Maximum Ratings (at Tc=25℃ unless otherwise specified) Drain-Source Voltage (VDS): 100V Gate-Source Voltage (VGS): ±20V Power Dissipation (Tc=25℃/100℃): 74W/29W Body Diode Forward Current (at Tc=25℃): 73A Applications Motor control circuits, DC/DC converters, high-frequency switching power supplies, etc.
SC4011
小型、经济型线性霍尔传感器芯片 品牌：赛卓 电压：5.0V-30V 工作温度：-40℃~105℃ 封装：3-pin SIP/ SOT23 应用：电机控制/位置检测/电流检测/称重及液位检测
LD8221
性霍尔效应传感器IC 品牌：乐业达 工作电压范围：2.7-5.5V ESD：±4KV 工作温度范围：-40℃ ~ +125℃ 封装：SOT23-5L 符合 RoHS 标准：（EU）2015/863 应用：电流传感、电机控制、位置传感、三模可调行程磁轴键盘等
LD8222
高灵敏度双极霍尔效应传感器IC 品牌：乐业达 工作电压：2.7V～5.5V 典型工作电流：3.3V，4.0mA；5.0V，5.5mA 温度：-40℃～125℃ 封装：SOT23-3L,SOT23,TO-92S 和DFN1616-6L 应用：电流传感器、电机控制、位置传感器、含铁金属探测仪、称重及液位检测仪、旋转编码器
NHE312
Hall Element Brand: Nissela Voltage: 196-428mV Maximum Current: 20mA Operating Temperature: -40~+110°C Applications: Brushless Motors, Position/Rotation Sensors, Current Sensors, Magnetic Field Strength Meters, Magnetic Card Identification Modules, Non-Contact Switches, etc.
MG610
GaAs Hall Element (Matrix Brand) Brand: Matrix Operating Temperature Range: -40℃ ~ 125℃ Storage Temperature Range: -40℃ ~ 150℃ Maximum Input Current: 13 mA Thin Profile Similar Sensitivity Similar Offset Voltage Similar Temperature Stability High Offset Voltage Stability
Product Description

芯片概述：


LD8223是一款低压低功耗的线性霍尔效应IC，采用1.7V至5.5V电源供电。其输出信号电平取决于施加在芯片表面的磁场强度，随磁场强度成比例变化。当芯片处于零磁场环境时，其输出电压是电源电压的一半。其灵敏度随电源电压成等比例变化。 同时 LD8223具有输出噪声低、温度稳定性好等优点。


芯片应用：


游戏手柄摇杆

位置检测

接近检测

耳机仓位检测

磁栅尺应用

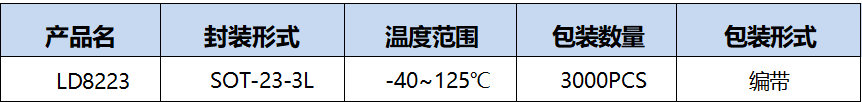

订购信息：

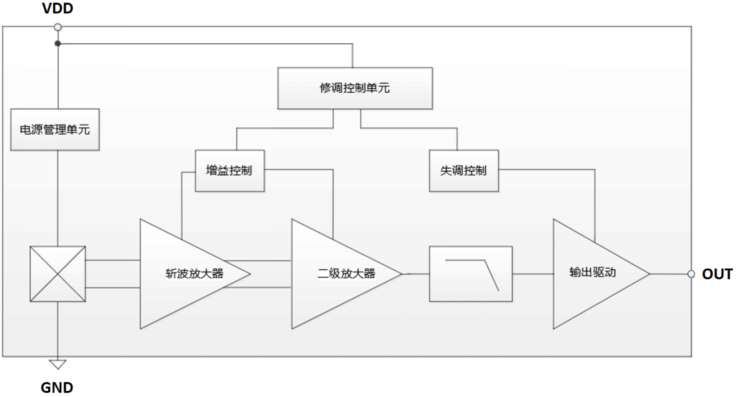

功能框图：



Product Features

工作电压范围：1.7～5.5 V

工作温度范围：-40～125℃

低功耗电流：ICC=800μA @ VCC=1.8V

带宽：1KHz

输出噪声低、稳定性好

封装形式：SOT-23-3L
