  • PT5606

PT5606

名称:门驱芯片
型号:PT5606
封装:SOP8L
电压(V):600
最大电流:620mA
工作温度(℃):-40~125

立即咨询立即咨询 规格书下载规格书下载
联系热线 0755-28102601

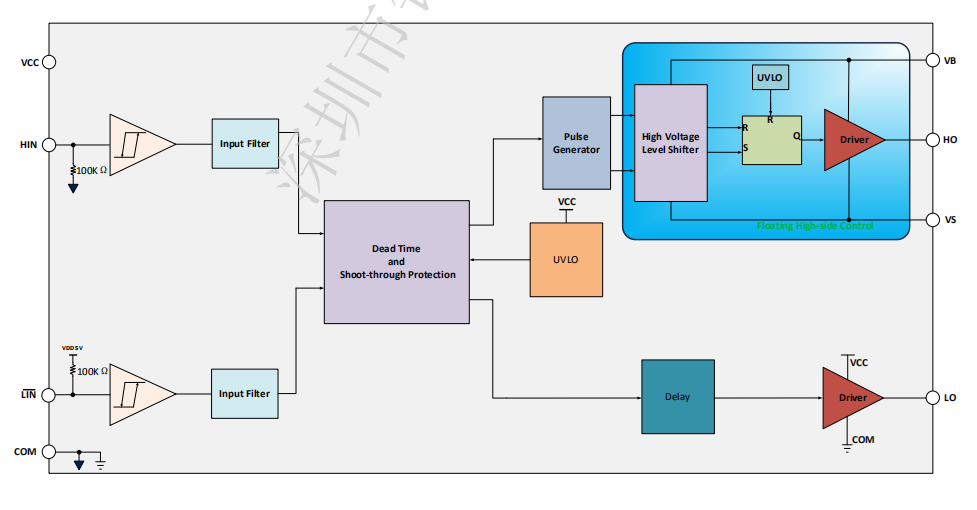

PT 5606是一种高速高压(600 V)驱动器,用于控制半桥系统中的功率器件,如MOS-晶体管或IGBT。大 逻辑输入与标准CMOS或LSTTL输出兼容,降低到3.3V逻辑。该装置包括具有迟滞特性的欠电压检测单元,并防止功率器件再次出现。 当栅极电压裕度不够高时,存在大量的传导损耗。输出驱动器具有高脉冲电流缓冲器级,用于最小驱动交叉导通。这个 浮动沟道可用于驱动N沟道功率MOSFET或IGBT,在高侧结构下工作电压可达600伏特。



驱动两个igbt/mofet功率器件

高侧沟道完全运行600伏

栅驱动电源,从每通道10v到20v每通道

欠压锁定

高级输入滤波器

内置死区-t。 IME保护:0.5us

IO/-:290/620 mA,大源电流绕过米勒效应?穿通(交叉传导)保护3.3V/5V/15v输入逻辑兼容的

匹配传播DELA。 所有通道

的Ys匹配死区

高压输出与HIN输入

低相位输出,LIN输入

能承受负暂态电压,dV/dt的抗扰度高达50V//。 NS

低di/dt栅极驱动器,以获得更好的抗噪性,

-40°C至125°C操作范围

SOP8L封装,可提供无铅

GC4931@凡科快图 (1).png



产品应用:

1.电器电机驱动空调、洗衣机、冰箱、洗碗机、风扇

2.通用逆变器

3.电动自行车、电动工具

4.照明、开关电源
