  • 单线圈无刷直流电机驱动-GC1262R/S

单线圈无刷直流电机驱动-GC1262R/S

型号:GC1262R/S
品牌: 世芯
电源电压:1.7V-5.5V
输出电流:0-1.35A
工作温度(℃):-40℃-105℃
封装:TSSOP16-EP

立即咨询立即咨询 规格书下载规格书下载
联系热线 0755-28102601







单线圈无刷直流电机驱动

-GC1262R/S-

3 .png

产品说明


GC1262R/S 是单线圈无刷直流电机的 电机驱动器。 GC1262R/S 具有高效的直接 PWM 控制方式,它可以控制无刷直流电机转 速。它集成了最低速度限制模式、可调速度 斜率控制模式、软启动模式、风扇转速计、 锁保护、自动重启、TSD、OCP 和噪声控制模 式,噪声控制模式根据不同的要求,利用 SQ 脚的电阻优化低噪声性能,可以实现 BLDC 风扇电机低噪声、低振动。最低转速模式可 以通过预设 RMIN 电压来设定最低电机转速。 可调速度坡度控制模式可以通过预设 SET 电 压来设置风扇速度坡度。软启动抑制高峰值 启动电流,即使在低转速下也能提供可靠的 启动。GC1262R/S 具有 FG,RD 输出。


(详细内容请参考规格书)

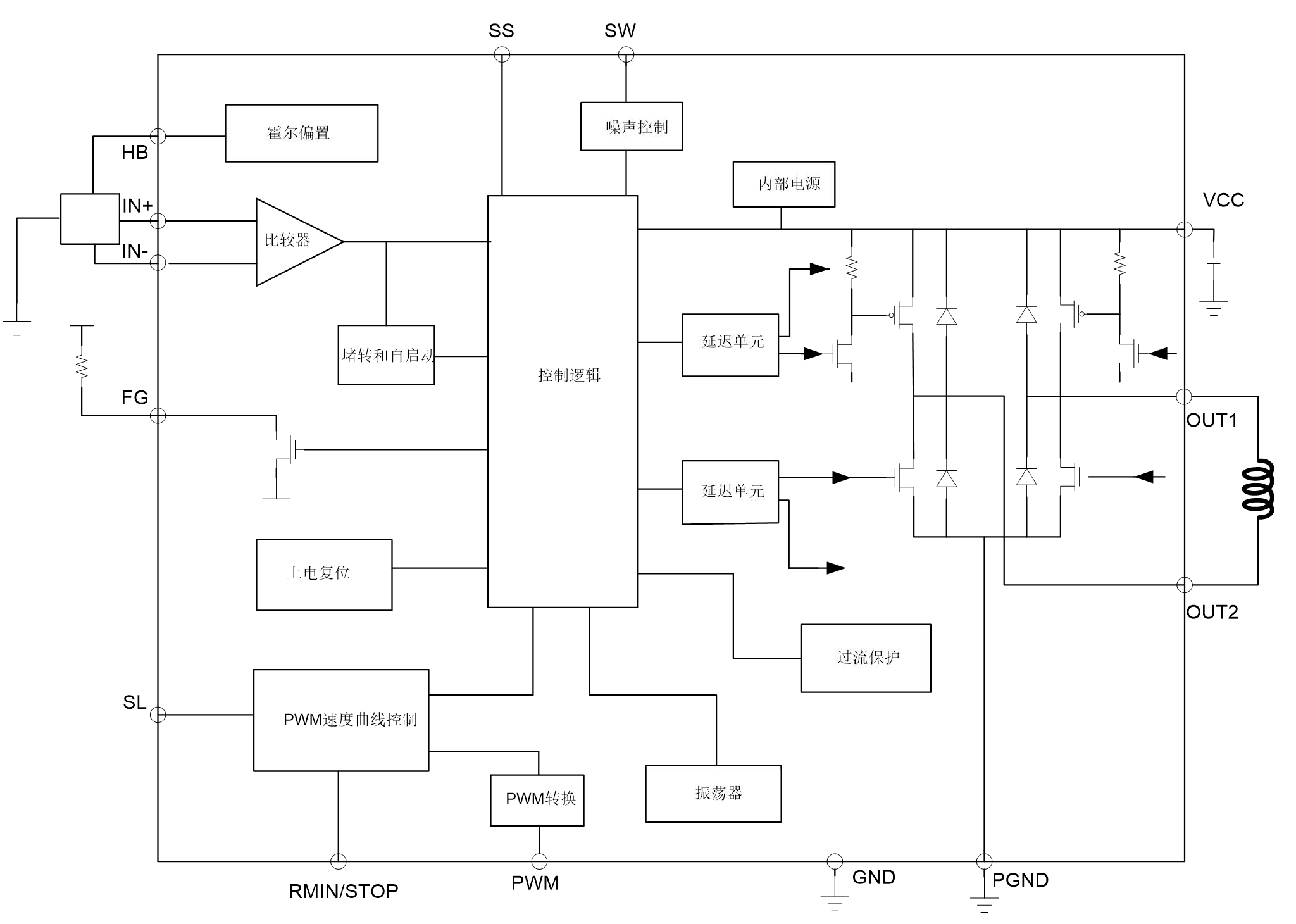

电路图



产品特征



? 单相全波驱动器

? 可调的软启动和软自启动功能

? 宽电源电压输入范围 3 到 18V

? PWM 直接控制风扇速度

? 可调的最低风扇速度限制(GC1262R)

? 可调的最低停转 PWM(GC1262S)

? 可调的速度斜率控制

? 内置过温,过流保护

? 堵转保护和自动重启

? 内置霍尔偏置

? 风扇速度反馈信号 FG 输出

? 转动检测信号 RD 输出

? TSSOP16-EP 封装



产品应用




车用信息娱乐


 HUD 投影仪调整


 电动移位旋钮


 板载充电器


详细内容请点击下方"原文阅读",跳转网站查看详细规格书
