  • AEC-Q100合格,霍尔电流传感器IC-CH701/CH701W
  • AEC-Q100合格,霍尔电流传感器IC-CH701/CH701W
  • AEC-Q100合格,霍尔电流传感器IC-CH701/CH701W
  • AEC-Q100合格,霍尔电流传感器IC-CH701/CH701W

AEC-Q100合格,霍尔电流传感器IC-CH701/CH701W

品牌型号:意瑞CH701W
产品类型:直插单芯片
工作电压:3.3V~5V
绝缘耐压等级:4800VRMS
反应时间: 4 us
封装: SOIC-16
电流检测:+/-5A~+/-70A;5A~70A
应用:变频器/UPS/户外电源/商业空调/PTC/EPS电机电流检测/机器人等

立即咨询立即咨询 规格书下载规格书下载
联系热线 0755-28102601


车规级霍尔电流传感器IC

 ------CH701/CH701W


产品说明

CH701 (1).jpg

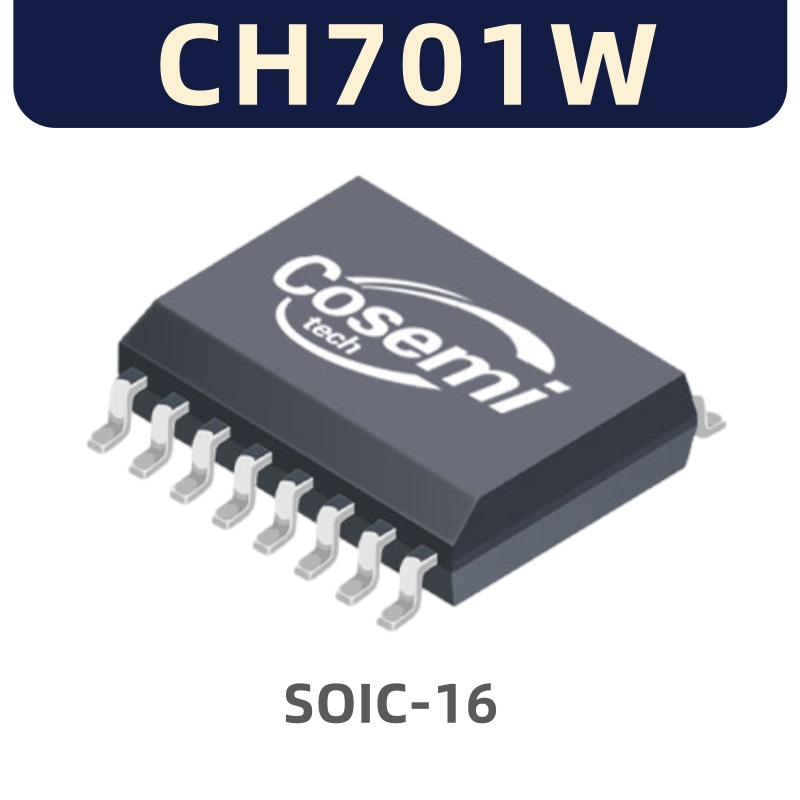

CH701w (1).jpg

CH701 / CH701W 系列是专为电流检测应用开发的隔离集成式电流传感芯片。CH701内置1.2mΩ的初级导体电阻,CH701W内置0.8mΩ的初级导体电阻,有效降低芯片发热。其内部集成独特的温度补偿电路以实现芯片在 -40 到150度全温范围内良好的一致性。出厂前芯片已做好灵敏度和静态(零电流)输出电压的校准,在全温度范围内提供±2% 的典型准确性。


特点和功能


CH701

?加强隔离:3000 VRMS

?总输出误差:±1%典型值

?AEC-Q100合格

?一次导体电阻:0.8 m?

?单电源:3.3V或5V

?与交流或直流电流成比例的输出电压:±5A、±10A、±20A、±30A、±40A、±50A

?带宽:120 kHz

?响应时间:4秒

?电源电压的比率度量输出

?可通过滤波器引脚调节带宽和分辨率

?占地面积小的SOIC-8封装,适用于更换大型变压器或并联电流传感解决方案

?集成屏蔽实际上消除了从电流导体到管芯的电容耦合,大大抑制了由于高dv/dt瞬态而产生的输出噪声

?工厂微调灵敏度和静态输出电压,提高精度

?斩波器稳定可产生极其稳定的静态输出电压


CH701W

?加强隔离:4800VRMS

?AEC-Q100合格

?一次导体电阻:0.8 m?

?单电源:3.3V或5V

?与交流或直流电流成比例的输出电压:±5A、±10A、±20A、±30A、±40A、±50A、±60A、±70A

?带宽:120 kHz

?响应时间:4秒

?电源电压的比率度量输出

?可通过滤波器引脚调节带宽和分辨率

?占地面积小的SOIC-16封装,适用于更换大型变压器或并联电流传感解决方案

?集成屏蔽实际上消除了从电流导体到管芯的电容耦合,大大抑制了由于高dv/dt瞬态而产生的输出噪声

?工厂微调灵敏度和静态输出电压,提高精度

?斩波器稳定可产生极其稳定的静态输出电压


AEC-Q100合格

CH701/CH701W

车规应用



DC-DC转换器

EPS 电动助力转向.jpg


EPS 电动助力转向




OBC车载电池充电器





产品应用场景

变频器

UPS

户外电源

商业空调

EPS电机电流检测

PTC

机器人等
