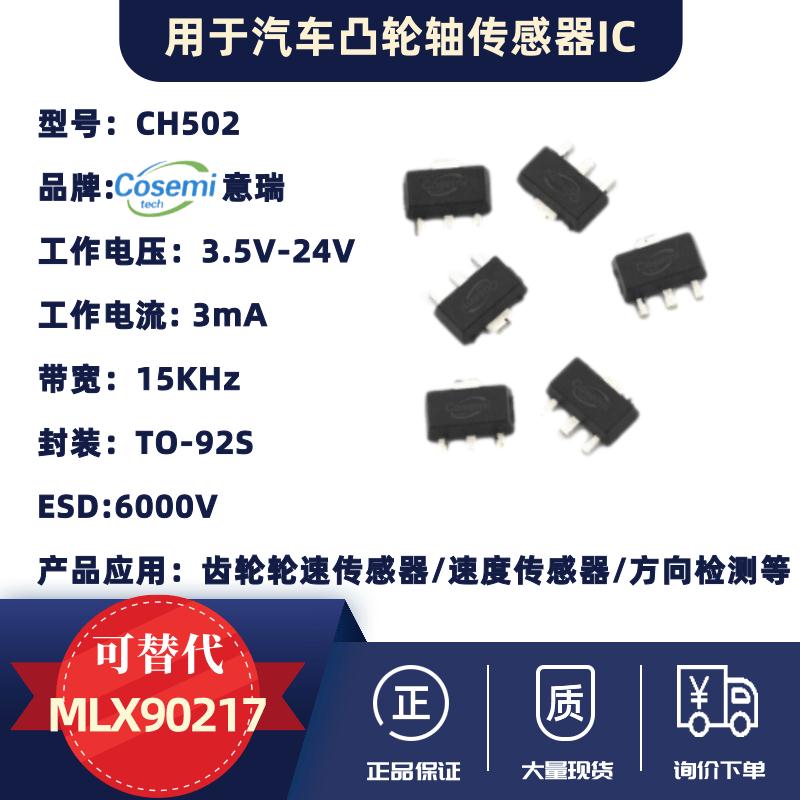

用于汽车凸轮轴传感器IC
-意瑞CH502-
![CH502 (3).png CH502 (3).png](/UploadFiles/Product/20210922172452608720.png)
![](https://img.xiumi.us/xmi/ua/1spDG/i/e558213010a4546128e31b7df699de41-sz_6030.png?x-oss-process=image/resize,limit_1,m_lfit,w_1080/auto-orient,1/crop,h_167,w_159,x_341,y_0)
产品说明
![](https://img.xiumi.us/xmi/ua/1spDG/i/e558213010a4546128e31b7df699de41-sz_6030.png?x-oss-process=image/resize,limit_1,m_lfit,w_1080/auto-orient,1/crop,h_167,w_159,x_341,y_0)
CH502是用于汽车凸轮轴传感的齿轮齿传感器IC。CH502与偏置磁铁向南朝向IC背面(无标记)。集成电路所使用的技术是基于硬件技术的。该芯片包括霍尔效应板,一个A/D转换器与自校准设备的内部增益,以调整气隙的变化。以及数字采样和保持电路。施密特触发器和一个开路漏极输出与短路保护。当齿轮齿旋转时,芯片取样在增加或减少通量密度。当磁通量达到其最小值并增加磁滞通量时,输出将打开(BOP)。当通量达到其最大值并减小迟滞通量时,输出将关闭(BRP)。CH502是理想的用于收集速度,位置和方向检测到那些基于齿轮齿的配置。特别适用于那些需要精确占空比或精确边缘检测的应用,如汽车凸轮轴传感。
(详细内容请参考规格书)
![](https://img.xiumi.us/xmi/ua/1spDG/i/e558213010a4546128e31b7df699de41-sz_6030.png?x-oss-process=image/resize,limit_1,m_lfit,w_1080/auto-orient,1/crop,h_167,w_159,x_341,y_0)
应用电路图
![](https://img.xiumi.us/xmi/ua/1spDG/i/e558213010a4546128e31b7df699de41-sz_6030.png?x-oss-process=image/resize,limit_1,m_lfit,w_1080/auto-orient,1/crop,h_167,w_159,x_341,y_0)
![图片.png 图片.png](/UploadFiles/Product/20210922172504739313.png)
![图片1.png 图片1.png](/UploadFiles/Product/20210922172516023833.png)
![](https://img.xiumi.us/xmi/ua/1spDG/i/e558213010a4546128e31b7df699de41-sz_6030.png?x-oss-process=image/resize,limit_1,m_lfit,w_1080/auto-orient,1/crop,h_167,w_159,x_341,y_0)
产品特征
![](https://img.xiumi.us/xmi/ua/1spDG/i/e558213010a4546128e31b7df699de41-sz_6030.png?x-oss-process=image/resize,limit_1,m_lfit,w_1080/auto-orient,1/crop,h_167,w_159,x_341,y_0)
![11.png 11.png](/UploadFiles/Product/20210923114839375751.png)
齿轮旋转位置传感器
零速检测
对方向不敏感
高速操作频率
短路保护
自调整磁性范围
片上10位A/D转换器
无斩波器延迟
RoHs符合2011/65/EU
![](https://img.xiumi.us/xmi/ua/1spDG/i/e558213010a4546128e31b7df699de41-sz_6030.png?x-oss-process=image/resize,limit_1,m_lfit,w_1080/auto-orient,1/crop,h_167,w_159,x_341,y_0)
产品应用
![](https://img.xiumi.us/xmi/ua/1spDG/i/e558213010a4546128e31b7df699de41-sz_6030.png?x-oss-process=image/resize,limit_1,m_lfit,w_1080/auto-orient,1/crop,h_167,w_159,x_341,y_0)
※ 齿轮旋转位置传感器
※ 速度传感器
※ 凸轮轴传感器
※ 方向检测
