  • 小型、多功能数字霍尔IC-CH421系列

小型、多功能数字霍尔IC-CH421系列

名称:小型、多功能数字霍尔IC
型号:CH421系列
电压(V):3.5V至30V
工作温度(℃):150°C
特征:双极锁存传感器IC
封装:SOT-23-3L\SOT-89-3L\TO-92S

立即咨询立即咨询 规格书下载规格书下载
联系热线 0755-28102601






小型、多功能数字霍尔IC

-CH421系列-


产品说明


CH421S、CH421E和CH421T是一种小型、多功能的数字霍尔效应器件,由永磁体或电磁铁的磁场操作,旨在响应交替的南北极。

这些双极锁存传感器IC具有增强的灵敏度,这通常允许使用较便宜的磁铁。

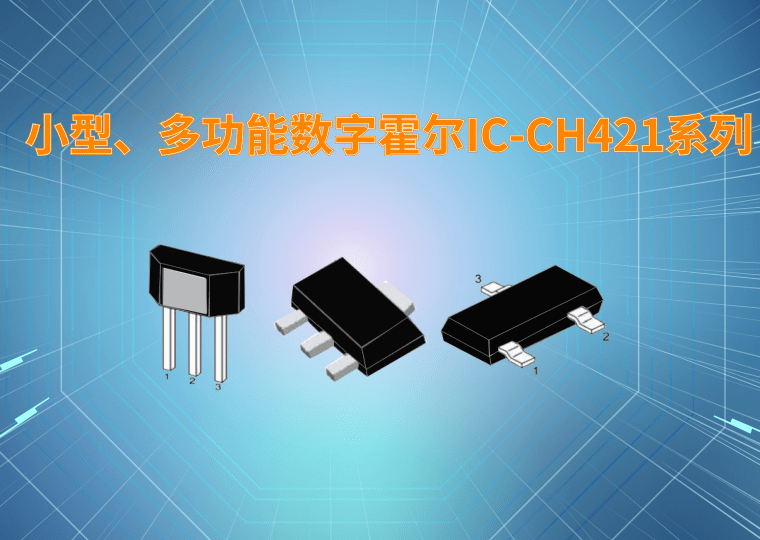

这些传感器IC有三种封装形式,即CH421S在超小型SOT-23-3L表面贴装封装中,CH421E在超小型SOT-89-3L表面贴装封装中,CH421T在有引线的扁平TO-92S封装中。

CH421S和CH421E的小尺寸需要较少的PC板空间,允许在较小的组件中使用。 它的3V能力允许用于低压应用,提高能源效率。

CH421S和CH421E可在磁带和卷筒上使用;CH421T可在散装包装中使用(每袋1000件)。



产品特征


GC4931@凡科快图 (1).png

1.增强灵敏度:在25°C下,仅在45高斯下工作,允许使用更小的、可能成本更低的磁铁或更宽的气隙

2.超小型,SOT-23-3L(CH421S)或SOT-89-3L(CH421E)表面贴装封装在磁带和卷盘上,设计紧凑,可自动放置元件,有助于降低制造成本

3.小型、带引线、扁平的TO-92S封装(CH421T)允许紧凑的PCB布局

4.双极锁存磁铁对南北极交替作出响应,使这些产品非常适合精确的速度传感和转速(每分钟转数)测量

5.3.3V至30V的宽工作电压范围使这些传感器可用于广泛的应用

6.内置反向电压能力增强了对传感器及其电路的保护

7.坚固的设计:工作温度可达150°C

8.符合RoHS标准的材料符合指令2011/65/EU



电路图





产品应用


交通运输

1.速度和转速(每分钟转数)感应

2.转速表、计数器

3.电机和风扇控制

4.电动车窗升降器

5.汽车变速器位置

工业

1.速度和RPM传感

2.转速表、计数器

3.流量传感

4.无刷直流(直流)电机换流

5.电机和风扇控制

6.机器人控制医疗

7.电机组件

8.药物分配控制
