  • 三相无传感器风扇电机驱动IC-AM8959

三相无传感器风扇电机驱动IC-AM8959

名称:三相无感驱动IC
型号:AM8959
封装:QFN 4x4-20L
电压(V):3.3V至16V
最大电流(mA):1600mA
工作温度(℃):-40~+125

立即咨询立即咨询 规格书下载规格书下载
联系热线 0755-28102601

?

AM8959为三相无传感器直流风机电机驱动IC。 它在旋转中感知电机的BEMF(反向电动势),并向电机提供相应的换向电流。 旋转速度可通过PWM输入信号控制。 驱动程序包括SLOPE模式、停止/RMI模式、锁定检测和热关闭。 最大输出电流为1600mA。


应用原理图,外围电路简单:

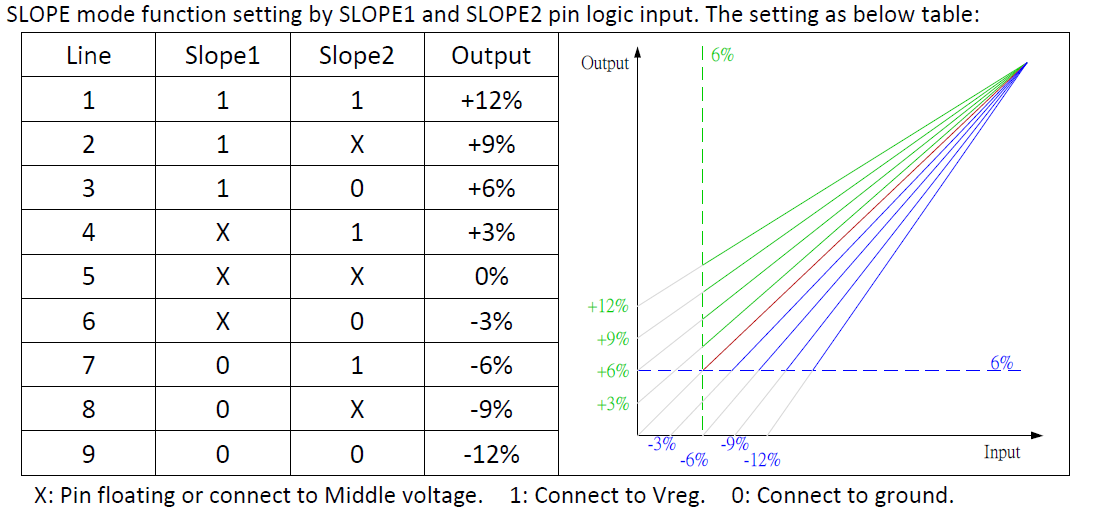

PWM调速曲线斜率可调,无需多余电阻,引脚直接接高低电平或置空即可;

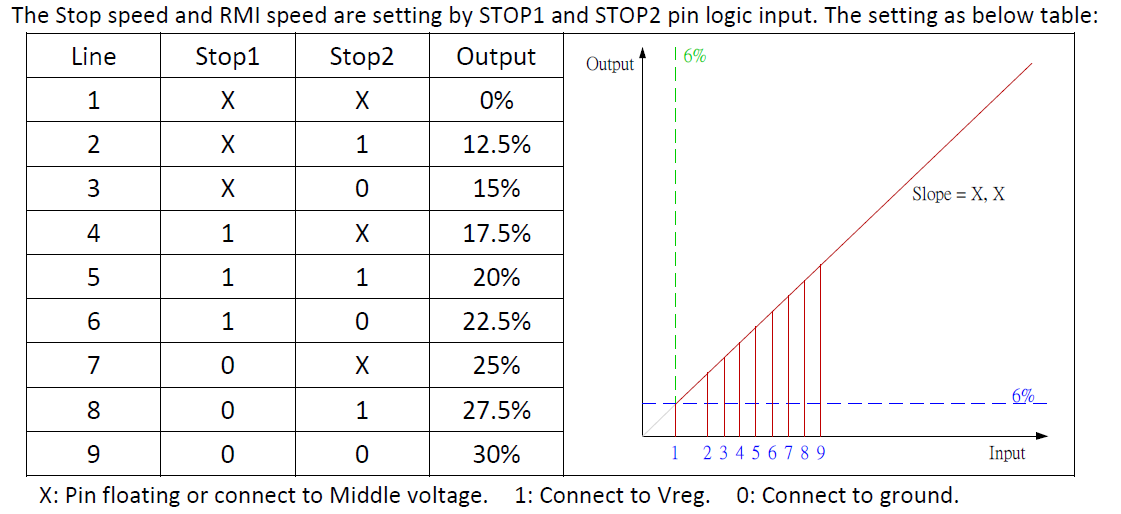

停转点可调,无需多余电阻,引脚直接接高低电平或置空即可;


停转点可调,无需多余电阻,引脚直接接高低电平或置空即可;

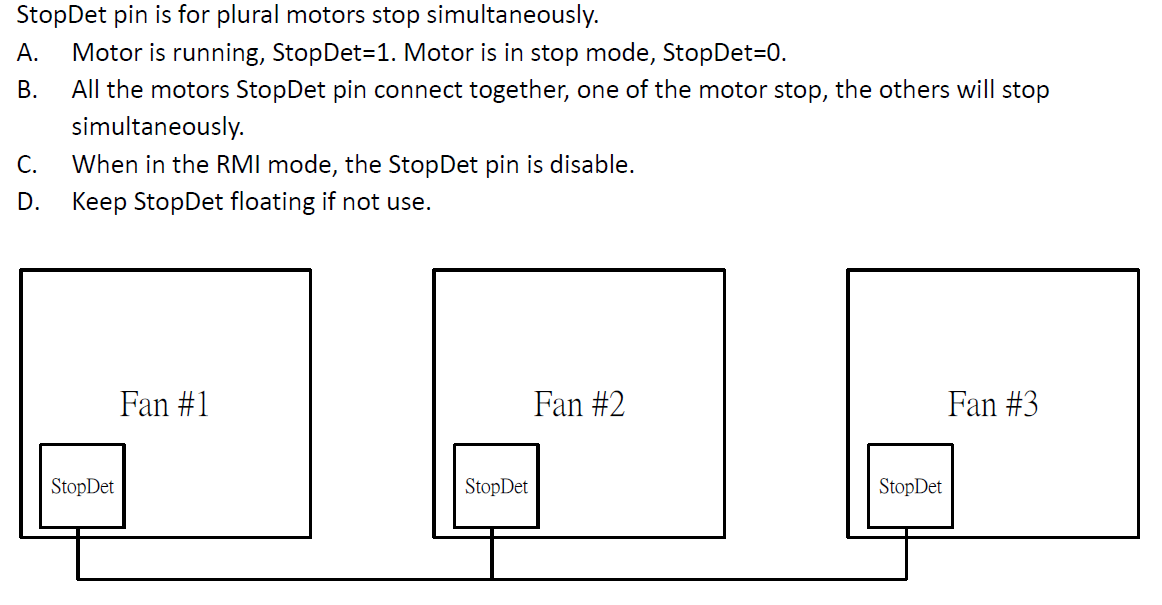

并联风扇同时停转功能,该引脚内置弱上拉,数个风扇并联此引脚时,当有一个风扇停转,即输出低电平,其他并联风扇即可实现同时停转


1.操作电压3.3V至16V

2.直接PWM速度控制

3.内置FG&RD

4.软启动功能

5.正向和反向控制

6.锁定检测/自动重新启动功能

7.过电流限制器

8.过电压保护

9.热关机保护

10.软开关技术降低声噪声

11.SLOPE模式设置

12.STOP/RMI模式设置

13.START模式设置

14.STOP同步




1.显卡风扇

2.RGB风扇

3.机箱风扇

4.水冷散热泵
