AM7228 DC FAN 驱动方案

AM7228 DC FAN 驱动方案

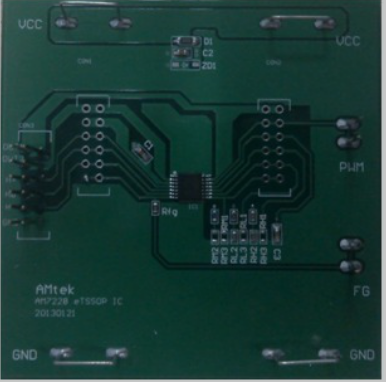

1、 Demo板图片:

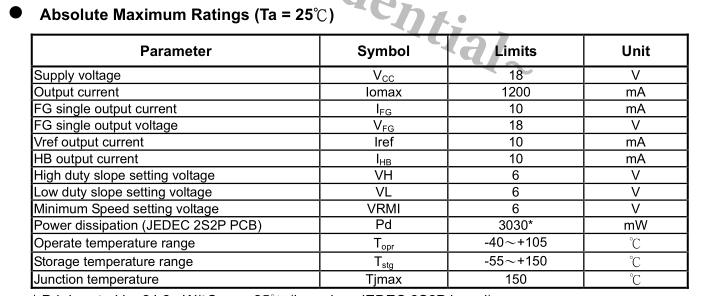

2、 电气参数



3、 驱动IC的功能特点:

1)驱动IC带有软启动,有效的降低DC FAN启动时的电流突波;
2)驱动IC带有软开关,有效的改善DC FAN N/S极之间的切换过程,降低电磁噪音;
3)PWM调速及VCC电压调速功能;
4)DC FAN转数侦测FG信号;
5)堵转保护及自动重启功能;
6)过温保护功能等。

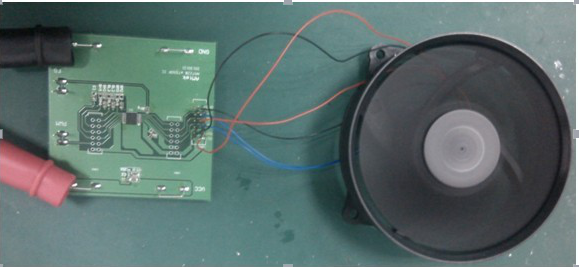

4、应用图片:

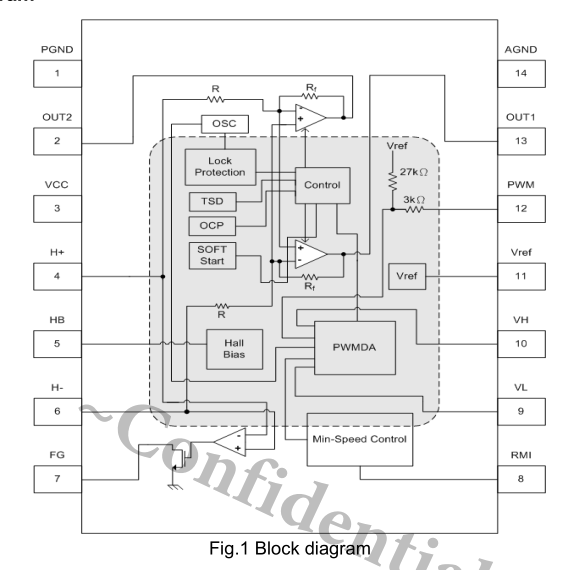

5、 应用原理图

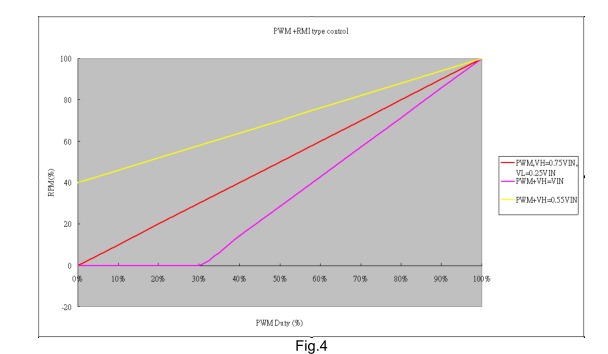

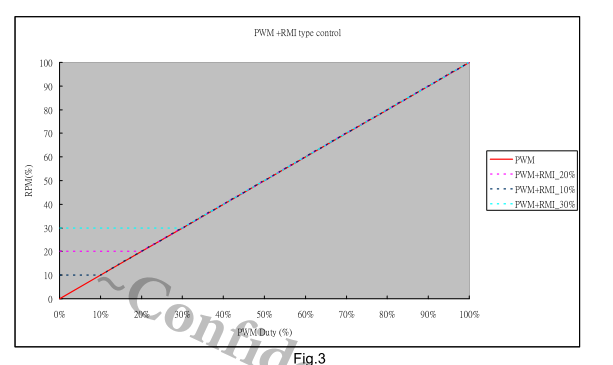

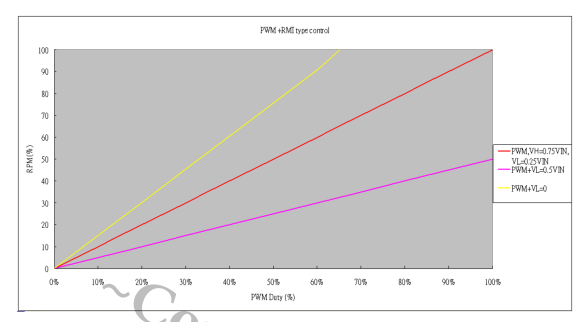

6、PWM曲线调试




7 AM7228的应用

AM7228是一款驱动IC,主要应用于DC FAN,电脑CPU,显卡,服务器,机箱,小功率单相水冷马达等
